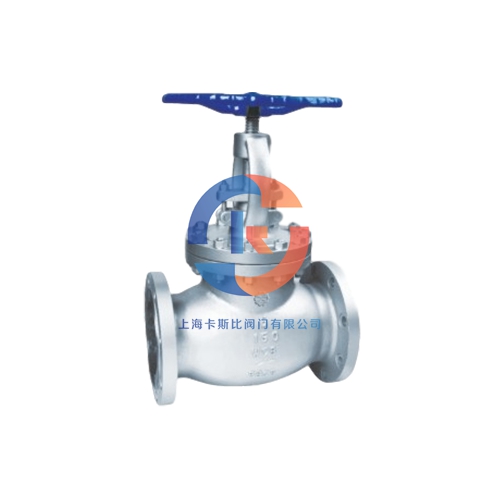

截止閥安裝尺寸和注意事項

截止閥安裝尺寸和注意事項
(1)確定截止閥的安裝尺寸時，應依據閘閥-截止閥的使用說明書或樣品，保證機封的安裝尺寸。
(2)安裝截至前，軸(軸套)，壓蓋沒有毛邊，軸承狀況良好；密封件、軸、密封腔和壓蓋應清潔。為減少摩擦阻力，截止閥的軸上安裝機封的部位要薄薄地涂上一層油，以進行潤滑，考慮到橡膠0形圈的相容性，若不宜用油，可涂肥皂液。浮裝靜環無防轉銷構造，不宜抹油，壓蓋應干燥。
(3)先把靜環與壓蓋一起裝在軸上,切記不能與軸碰撞，然后將動環部件裝進。應均勻扭緊彈簧座或傳動座的緊固螺釘。壓蓋固定截止閥前，用手推補償環進行軸向壓縮。松掉后，補償環可自動彈回?zé)o卡滯現象，隨后勻稱鎖緊壓蓋螺栓。
安裝截止閥密封位置的軸徑向跳動公差不得超過0.04~0.06mm。截止閥的轉子軸向擺動不得超過0.3mm。閘閥的截止閥密封具有耐高溫、耐低溫機封、耐高壓、抗腐蝕閥逆止閥、耐顆粒介質機封和適合揮發的輕烴介質機封。
